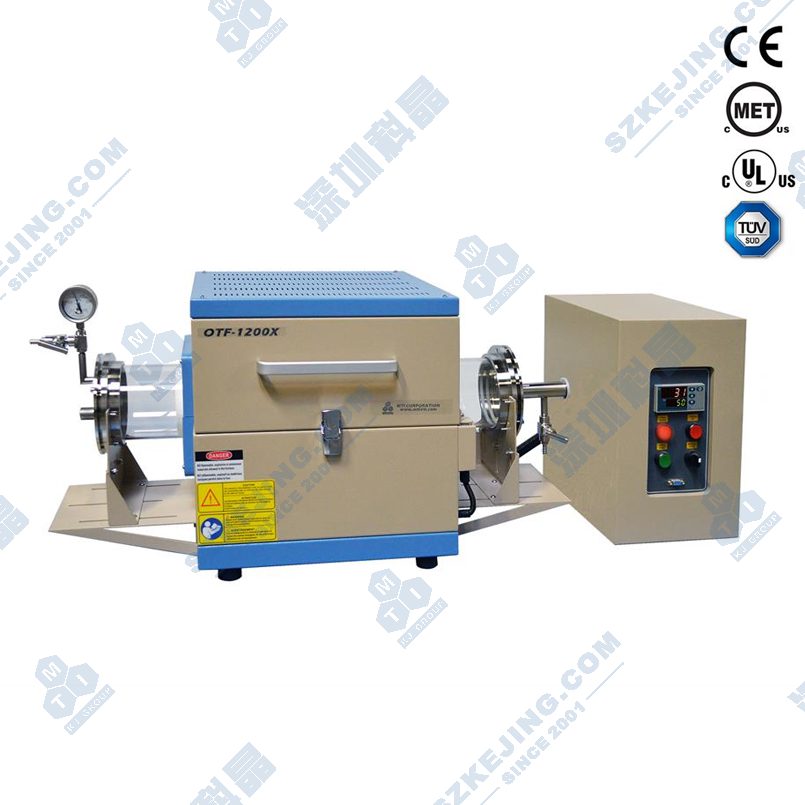

OTF-1200X-5S 1200℃小型單溫區大口徑開啟式管式爐

應用范圍： OTF-1200X-5S是一款CE認證的小型開啟式管式爐，其最高工作溫度可以達到1200℃。爐管Φ130mm的高純石英管。設備配有一對不銹鋼密封法蘭，可在真空或氣氛保護環境下對樣品進行熱處理。對于控溫系統，可設置30段升降溫程序，控溫精度為+/- 1℃。此款管式爐最多可對4英寸的晶片進行退火。

產品型號：OTF-1200X-5S

上架時間：2019-07-05

安裝尺寸：爐蓋關閉時: 960mm(L) × 500mm(W) × 450mm(H)

爐蓋打開時: 960mm(L) ×660mm(W) × 710mm(H)

控制盒尺寸：200mm(L)×300mm(W) × 360mm(H)

重量：48Kg

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

OTF-1200X-5S是一款CE認證的小型開啟式管式爐，其最高工作溫度可以達到1000℃。爐管Φ130mm的高純石英管。設備配有一對不銹鋼密封法蘭，可在真空或氣氛保護環境下對樣品進行熱處理。對于控溫系統，可設置30段升降溫程序，控溫精度為+/- 1℃。此款管式爐最多可對4英寸的晶片進行退火。

性能指標和基本配置
主要參數	● 最高工作溫度：1200℃（＜0.5小時） ● 連續工作溫度：1150℃ ● 建議加熱速率：10℃/min ● 功率：3KW ● 電壓：AC 220V 50Hz

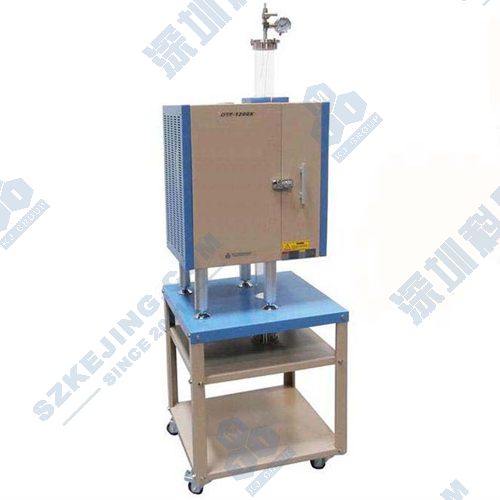

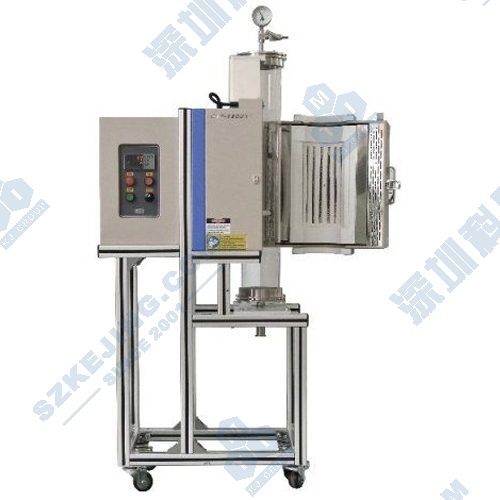

爐體結構	● 雙層殼體結構 ● 采用高純氧化鋁纖維作為爐膛材料，并且表面涂有高溫氧化鋁涂層，可提高加熱效率，保證溫度均勻性 ● 此款管式爐也可做為立式爐使用（點擊圖片查看詳細資料）
加熱區	● 加熱區長度：300mm ● 恒溫區長度：（參考值） ● 100 mm (+/-1oC ) ● 140 mm (+/-2oC ) 注：由于測量手段及外部環境的影響，測量結果可能會有偏差，此參數僅供參考，不作為該設備的技術指標。您購買產品需要準確的恒溫區數據，請與我公司銷售人員聯系。

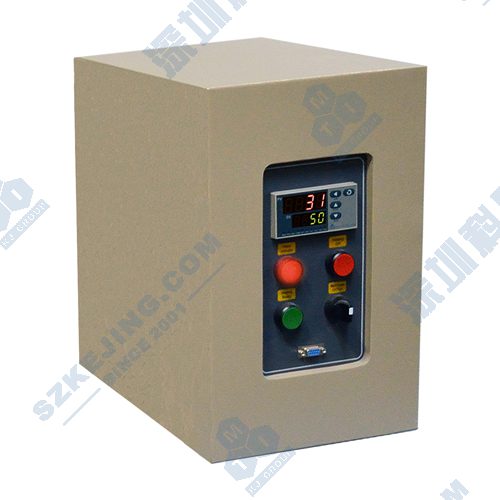

溫控系統	● 采用PID方式調節溫度，可設置30段升降溫程序 ● 帶有超溫和斷偶保護 ● 可選購MTS02-B控溫模塊，可用電腦設置和顯示溫度程序
加熱元件	摻鉬鐵鉻鋁合金

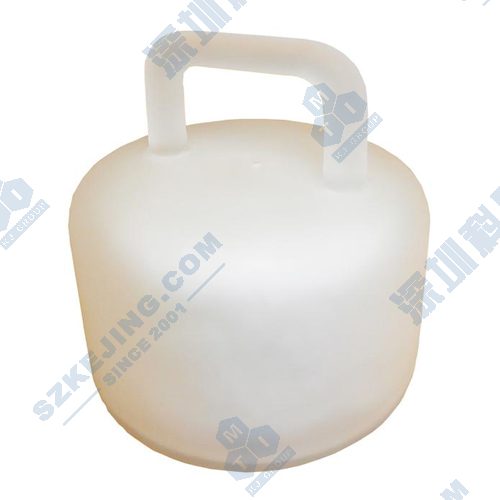

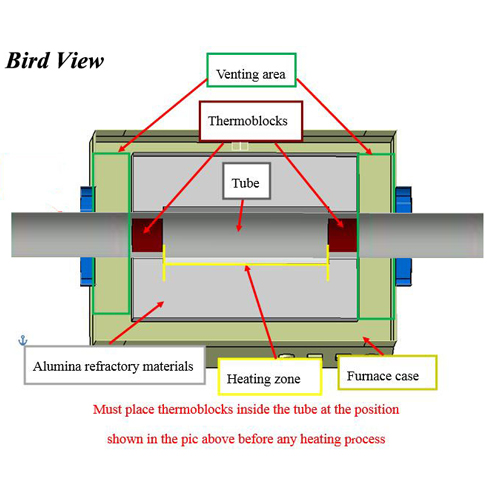

爐管	● 石英管，尺寸：130mm O.D x 120mm I.D x 640mm（L） ● 配有2個氧化鋁管堵，使用設備時應放在爐管兩端，保證恒溫區和法蘭密封性 ● 可選購石英管堵，提高爐管內的潔凈度和幫助獲得高真空

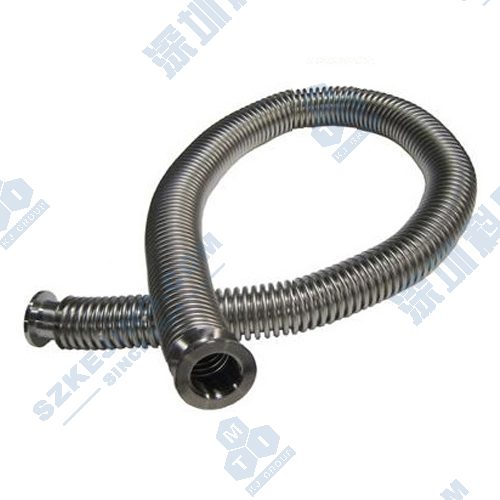

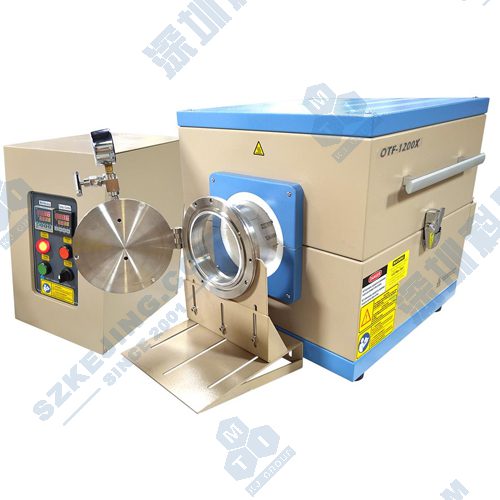

真空密封法蘭	● 配有一對不銹鋼密封法蘭，采用硅膠密封圈密封 ● 右端法蘭為KF25接口，用于連接真空泵 ● 左端法蘭上安裝有機械壓力表，接口為1/4英寸卡套接頭，用于連接氣瓶 ● 真空度：10-2torr (采用機械泵) ● 可選：5英寸的水冷鉸鏈法蘭，并帶有支撐架 ● 水冷法蘭通入冷卻水后，設備最高溫度可以達到1100℃（＜1小時）

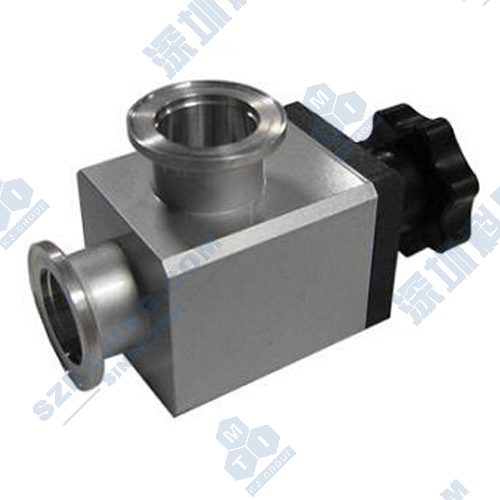

真空泵連接 &可選	● 您可能需要在真空端部安裝一個真空閥 ● 您可以訂購帶真空泵和溫度校準套件的爐子。加入真空泵等可選模塊

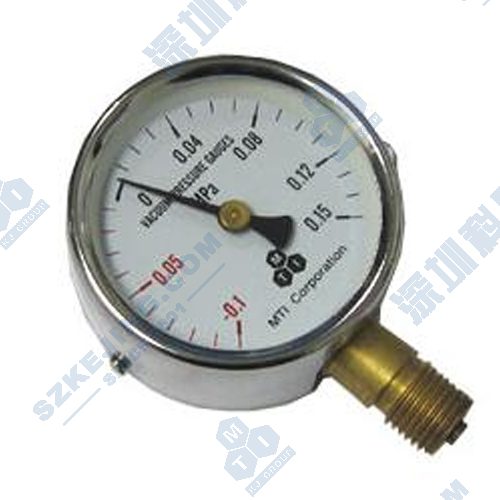

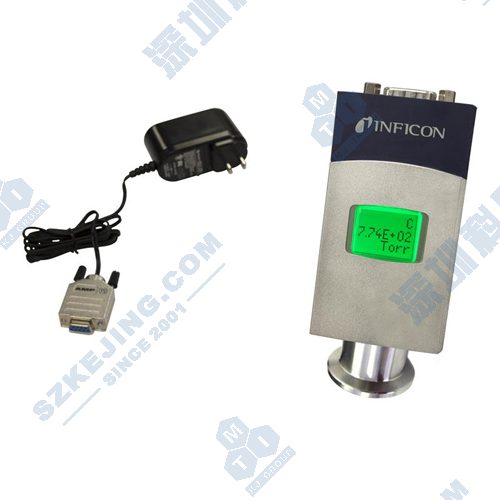

真空壓力表	● 安裝有一機械壓力表，測量范圍為-0.1～0.15MPa ● 可選購數顯防腐真空計當氣壓在10mbar以上時，不需因測量氣體種類不同而進行系數轉換，測量范圍為3.8x10-5 -1125 Torr

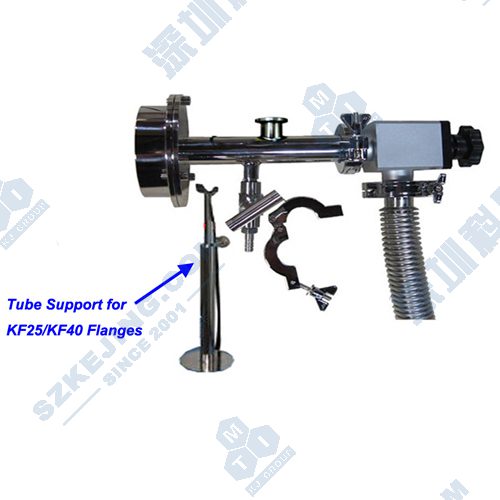

鎧裝熱電偶（可選）	● 可選購鎧裝K型熱電偶，通過法蘭的鎧裝孔伸入到爐管內部，測量樣品的實際溫度 ● 可選購一個法蘭支撐架，防止?fàn)t管轉動
外形尺寸	● 爐蓋關閉時: 960mm(L) × 500mm(W) × 450mm(H) ● 爐蓋打開時: 960mm(L) ×660mm(W) × 710mm(H) ● 控制盒尺寸：200mm(L)×300mm(W) × 360mm(H)
凈重	48Kg
認證	CE認證（標準模塊不變）
質保期	一年保修，終身技術支持。特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。點擊查看售后服務承諾書。
應用注意事項	● 爐管內氣壓不可高于0.02MPa ● 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 ● 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態 ● 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊并同時保護爐內溫場。 ● 石英管的長時間使用溫度＜1100℃ ● 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）
