OTF-1200X-RTP-II-5-R 5英寸近距離旋轉蒸發鍍膜爐

應用范圍：OTF-1200X-RTP-II-5-R是一款5英寸近距離旋轉蒸發鍍膜爐，其爐腔體是一直徑為11英寸的石英管。此款設備專門設計針對于熱蒸發或CSS（Close Spaced Sublimation）鍍膜實驗，其載樣臺尺寸5"x5"，并且頂部載樣臺可旋轉，提高鍍膜均勻性。此款高溫爐的加熱元件是兩組紅外燈管（分別位于頂部和底部），最大升溫速率為10oC/s 。對于探索新一代的薄膜太陽能電池，如CdTe、硫化物和鈣鈦礦結構太陽能電池,這是一款理想的實驗工具。

產品型號：OTF-1200X-RTP-II-5-R

上架時間：2019-07-17

安裝尺寸：790mm × 600mm × 1100mm

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

OTF-1200X-RTP-II-5-R是一款5英寸近距離旋轉蒸發鍍膜爐，其爐腔體是一直徑為11英寸的石英管。此款設備專門設計針對于熱蒸發或CSS（Close Spaced Sublimation）鍍膜實驗，其載樣臺尺寸5"x5"，并且頂部載樣臺可旋轉，提高鍍膜均勻性。此款高溫爐的加熱元件是兩組紅外燈管（分別位于頂部和底部），最大升溫速率為10oC/s 。對于探索新一代的薄膜太陽能電池，如CdTe、硫化物和鈣鈦礦結構太陽能電池,這是一款理想的實驗工具。

性能指標和基本配置
產品特點	● 由兩組紅外燈管作為加熱元件，分別位于頂部和底部，兩溫度控制器進行獨立控溫 ● 最大升溫速率為10℃/s ● 最高溫度可達800℃ ● 兩樣品臺距離以及旋轉均可通過觸摸屏控制 ● 頂部載樣臺可旋轉
工作電壓	AC 220V, 50/60Hz （需要50A的空氣開關）
真空法蘭	● 空法蘭為316不銹鋼制作 ● 頂部法蘭（可通過控制盒進行上升和下降）：機械壓力表 KF16接口，可以安裝防腐真空計 兩個不銹鋼精密針閥用于氣體的進出 ● 底部法蘭： KF25接口，可以與真空泵相連接法蘭是通過兩個硅膠O型圈進行密封：真空度：20Pa（機械泵）真空度：10-1Pa（分子泵）
加熱元件和載樣臺	● 由兩組紅外燈管作為加熱元件，分別位于頂部和底部 ● 兩個加熱臺之間的距離可以通過直流電機調節（觸摸屏控制） ● 頂部載樣臺轉速可調（觸摸屏控制） ● 為了減少熱量輻射和達到較快的冷卻速率，加熱元件安裝在帶有水冷夾層的不銹鋼殼體中，（不銹鋼殼體采用316不銹鋼制作） ● 采用導熱率較高的氮化鋁陶瓷片（5"×5"×0.5mm厚度）作為載樣臺，以達到較好的加熱均勻性 ● 注：可選購5"x5"的石墨坩堝放于底部載樣臺用來盛放蒸發原料，提高溫度均勻性
溫控系統	● 兩個精密的溫控系統分別獨立控制上下兩個加熱區，可設置30段升降溫程序 ● 每個溫控系統都帶有超溫和斷偶保護 ● PC通訊接口，軟件可安裝，可將控溫程序和溫度曲線導入到電腦中
工作溫度	● 最高工作溫度為：800℃ ● 兩個加熱區之間的最大溫差為300℃
加熱和冷卻速率	● 建議加熱速率≤ 10oC/s（每個溫區單獨加熱） ● 冷卻速率> 10oC/s (800 - 300oC)
熱電偶	兩個K型熱電偶，安裝在頂部和底部，都與氮化鋁陶瓷片相接觸

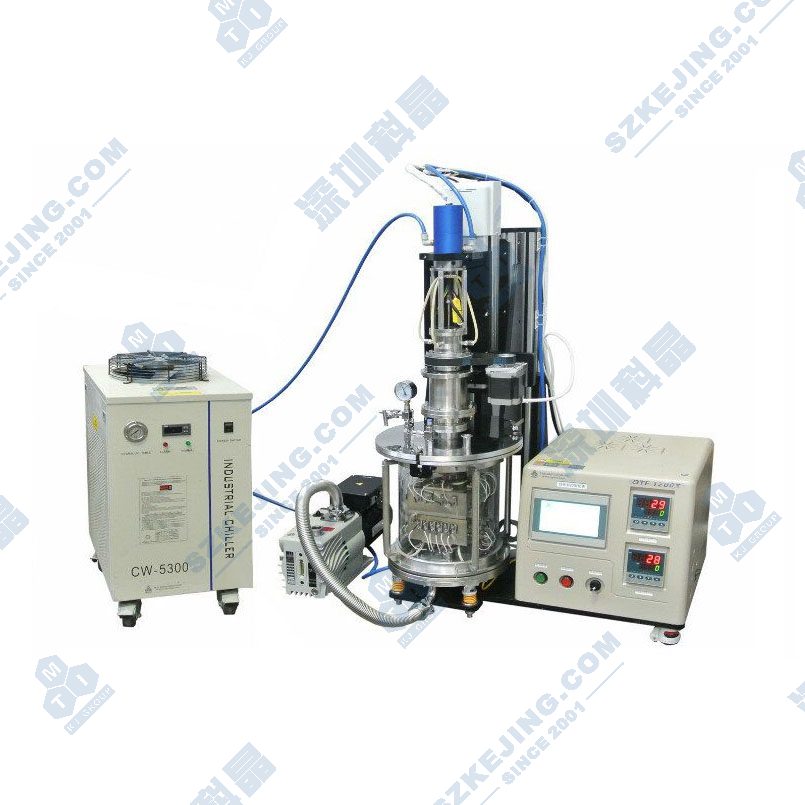

可選	● 此款儀器使用時需要配用一循環水冷機（58L/min) ● 實驗時需要一個真空泵，可與本公司選購真空泵 ● 若要使真空腔體內達到更潔凈的工作環境，可換購無油泵 ● 可選購質子流量計混氣系統，將實驗所需氣體安比列混好后導入到真空腔體中

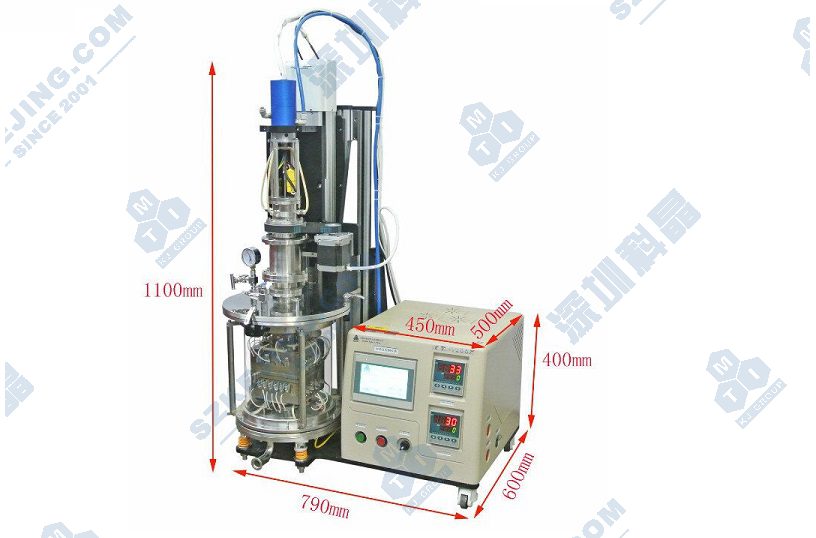

產品尺寸	790mm × 600mm × 1100mm
應用注意事項	● 爐管內氣壓不可高于0.02MPa。 ● 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 ● 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
保修期	一年保修，終身技術支持。特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。點擊查看售后服務承諾書。
