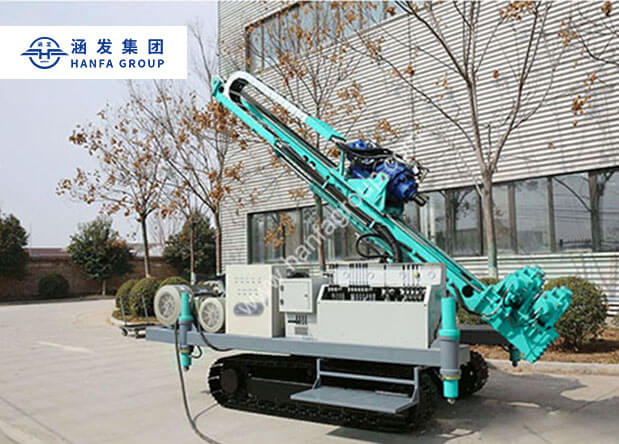

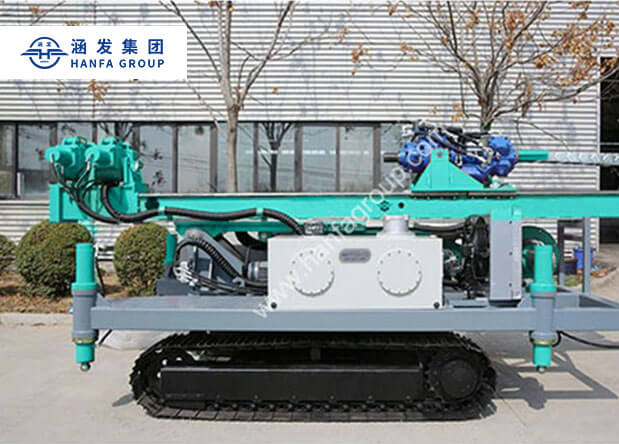

HFXT-60/80 履帶式全液壓液動沖擊工程鉆機
- 鉆孔深度:0-100m
- 發動機功率: 50+30kW
- 旋轉扭矩:11500-16680N.m
- 行駛速度:1.5km/h
產品介紹
HF-60/80型履帶式全液壓液動沖擊工程鉆機配套使用普通合金鉆頭等鉆具可進行回轉鉆進,在巖石層采用常規球齒鉆頭進行沖擊回轉鉆進，高速成孔；在卵石層等不穩定地層采用跟管鉆進鉆具可以進行跟套管鉆進成孔；配套液壓沖擊可滿足沖擊破巖成孔作業、液體排放、地下微型樁、錨桿錨索、地質勘探、地?zé)岢煽?、地基加固、邊坡支護等基礎建設的施工要求，選用旋噴模塊后具備旋噴功能（擺噴、定噴）。還可以進行隧道內超前管棚支護和地質前探施工。配套使用普通合金鉆頭等鉆具可進行回轉鉆進；在巖石層采用常規球齒鉆頭進行沖擊回轉鉆進，高速成孔；在卵石層等不穩定地層采用跟管鉆進鉆具可以進行跟套管鉆進成孔；配套液壓沖擊可滿足沖擊破巖成孔作業、液體排放、地下微型樁、錨桿錨索、地質勘探、地?zé)岢煽住⒌鼗庸?、邊坡支護等基礎建設的施工要求，選用旋噴模塊后具備旋噴功能（擺噴、定噴）。還可以進行隧道內超前管棚支護和地質前探施工。
產品特性
- 1錨固可適合鉆桿鉆進、套管鉆進、鉆桿套管復合鉆進的工法。旋噴可適合單重、雙重、三重旋噴等工法。
- 2采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

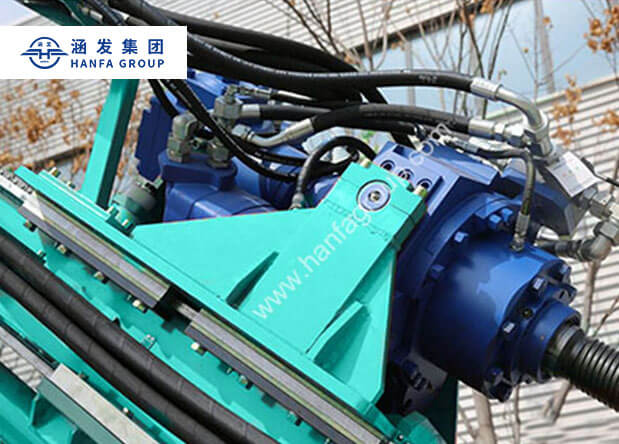

- 3動力頭采用液壓變速方式并設有高低檔，可滿足各種地層和不同鉆進工藝的要求，增加了液壓后頂錘式?jīng)_擊功能，并且實現了沖擊和旋轉結構一體化。這樣在保證配件數量大幅減少、質量可靠、易保養的同時，不僅能使鉆機快速鉆進一般巖層，而且也實現了沙礫層以及鵝卵石層的快速鉆進。 反打裝置：鉆機鉆進過程中出現卡鉆現象時，通過反打裝置打擊鉆桿，可以快速取出鉆桿。 頻率調節：液壓沖擊鉆中缸體上帶有手動調節頻率裝置，可以根據不同的地質工況進行調節。
- 4直動式負載反饋微調變量液壓系統，功率隨負載變化，高效率，低能耗。
- 5鉆機液壓系統主要元件采用知名品牌，系統穩定、可靠，使用壽命長。
- 6鉆機具有履帶自行走功能，設備移動方便快捷。
- 7配有回轉，需要時孔位可轉至履帶側邊工作。
- 8結構緊湊，集中操作，方便安全。
產品應用
HFXT-60/80型履帶式全液壓液動沖擊工程鉆機用于鐵路、公路、橋梁、路基、壩基等各種工業與民用建筑的地基基礎加固、隔水堵漏工程、軟地基處理、地質災害治理及控制建筑物位移的錨固。
技術參數
| 項目 | HFXT-60 | HFXT-80 |
| 最大扭矩(N.m) | 11500 | 16680 |
| 動力頭轉速 | 0-92 | 0-64 |
| 沖擊頻率 | 1500 | 2500 |
| 單次沖擊功(Nm) | 800 | 1100 |
| 動力頭最大行程 | 3400 | |
| 動力頭額定提升力(KN) | 50 | |
| 動力頭允許加壓力(KN) | 20 | |
| 鉆桿直徑 | φ42 φ50 ?φ73? ?φ89 | |
| 鉆孔傾角(°) | 0-90 | |
| 動力頭提升/加圧速度 (m/min) | 旋噴精細調節速度 0~1.5 | |
| 主泵系統壓力(Mpa) | 20 | |
| 副泵1系統壓力(Mpa) | 20 | |
| 副泵2系統壓力 (Mpa) | 20 | |
| 立柱伸縮 (MM) | 900 | |
| 爬坡能力(°) | 20 | |
| 行駛速度 (km/h) | 1.5 | |
| 電機功率 (KW) | 55+30 | |
| 外形尺寸 | ?(工作時) | 3750*2450*5450 |
| ?(運輸時) | 5450*2300*2250 | |
| 整機重量 (kg) | 7900 | |
