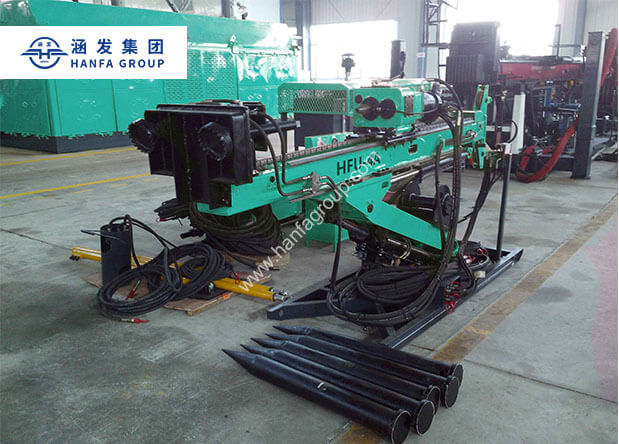

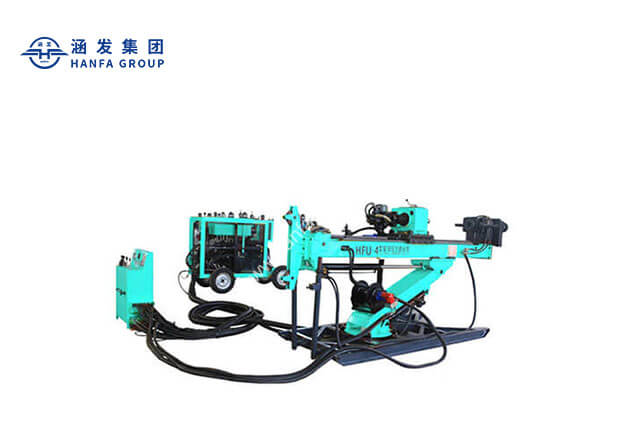

HFU-4A+井下液壓取心鉆機
- 鉆孔直徑: BQ, NQ, HQ, PQ
- 鉆孔深度:550m/400m/250m/150m
- 發動機功率:75kW
- 旋轉扭矩:1440N.m
產品特性
1.結構獨立，體積小，重量輕，運動靈活，操作方便。
2.液壓泵由防爆電機通過操作系統驅動，然后液壓泵強制液壓電機使鉆頭旋轉，同時通過油缸和鏈條雙速實現鉆頭的運動機制。
3.液壓卡盤可以滿足卸扣和斷電保護的功能。
4.桅桿的滑動，伸縮功能，使桅桿的底部方便接觸地面或平臺，使鉆機更加穩定。
5.擺臂，桅桿可作變幅運動，滿足多角度鉆孔的要求。
6.主軸轉速范圍大，轉矩大。
產品應用
HFU-4A+型全液壓坑道鉆機主要適用于煤炭、地質、冶金、工程等行業，用于礦山、坑道、煤礦井下大直徑瓦斯氣抽放鉆孔、注水孔和地表工程中的大直徑水平鉆孔施工。滿足大口徑牙輪鉆進、大口徑硬質合金鉆進和沖擊回轉鉆進。
技術參數
| 項 ???????目 | 單位 | 參 ???數 | 備 ?注 | ||||
| 額定回轉扭矩 | N.m | 1440 | 489r/min時 | ||||
| 回轉速度 | r/min | 0-489-876 | |||||
| 0-671-1203 | |||||||
| 起撥力 | kN | 110 | |||||
| 給進力 | kN | 56 | |||||
| 電動機額定功率 | kw | 75 | Y280S-4-35B | ||||
| 電動機額定轉速 | r/min | 1500 | |||||
| 給進行程 | mm | 1800 | |||||
| 動力頭上升速度 | 工作 | mm/s | 31.4 | ||||
| 最大 | mm/s | 88 | |||||
| 動力頭下降速度 | 工作 | mm/s | 61.58 | ||||
| 最大 | mm/s | 172.4 | |||||
| 液壓泵 | 主泵 | 調定壓力 | MPa | 28 | |||
| ERR100B | 最大流量 | L/min | 148 | ||||
| 中泵 | 調定壓力 | MPa | 28 | ||||
| A10VO18 | 最大流量 | L/min | 26.64 | ||||
| 后泵 | 調定壓力 | MPa | 28 | ||||
| A10VO10 | 最大流量 | L/min | 14.8 | ||||
| 付卷揚機單繩起重量 | t | 0.8 | |||||
| 付卷揚機第一層速度 | m/min | 91 | 鋼絲繩直徑 | 6mm | |||
| 付卷揚機第十七層速度 | 240 | ||||||
| 泥漿泵單泵最大排量 | L/min | 160 | 2.5MPa時 | ||||
| 泥漿泵最大壓力 | MPa | 10 | 44L/min時 | ||||
| 鉆進角度 | ° | 上仰15～垂直90 | 連續可調 | ||||
| 鉆桿規格 | mm | Φ55.5×1500 | 550m | ||||
| mm | Φ69.9×1500 | 400m | |||||
| mm | Φ88.9×1500 | 250m | |||||
| mm | Φ114.3×1500 | 150m | |||||
