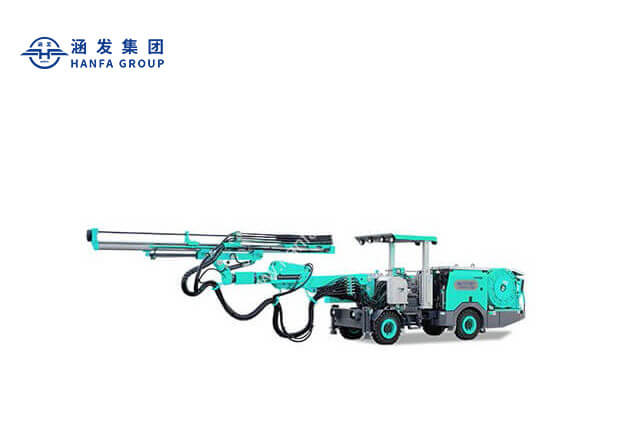

HFJ13掘進鉆機
- 鉆孔直徑: 45-89mm
- 行駛速度:12/4.5km/h
- 發動機功率:60kW
- 重量:≤12.17t
產品介紹
涵發集團地下鉆探系列RIGS鉆機廣泛用于地下采礦，小型隧道掘進和錨桿孔加固工程。 他們精心設計的形狀，配置，系統控制和其他方面將為客戶提供更好的穿孔體驗。
產品特性
- 1涵發掘進地下單臂掘進系列鉆機,廣泛適用于地下礦山開采,小型隧道掘進及錨桿孔等加固工程,其精心設計的外形、配置、系統控制等各方面將會提供給客戶更優質的穿孔體驗。
- 2HFJ13掘進臺車,廣泛應用于地下礦山開拓,小型隧道掘進,也可用于錨桿孔等加固工程。精心設計的HFJ13從外型、配置、系統控制等各方面將提供給客戶更優質的穿孔體驗。其基于安全考慮的底盤以及升降式安全頂棚,保證了設備的通過性與穩定性,使操作員能夠始終處于安全的位置作業;“直接”定位的鉆臂系統實現快速準確的鉆孔定位;配備的HF104M鑿巖機功率可達20kw,其60Hz的頻率是高效鑿巖的有力保障,雙緩沖機構減震系統、鉆進自動適應系統提高穿透效率的同時有效降低了鉆具的消耗,提高生產效率。
- 3液壓鑿巖控制系統,擁有自動開孔、無潤滑無水不沖擊、回轉壓力自動控制推進、推進壓力自動控制沖擊及自動防卡釬功能;行走前后兩檔變速,過載爬坡時,發動機免熄火,自動適應降速及增大輸出扭矩;電器系統采用CAN通訊連接技術,模塊化分區域布局設計,簡化線路,提高可靠性;獨有的孔底沖渣功能,鉆孔干凈,裝藥方便。
- 4重型鋁合金推進梁,具有很高的抗彎、抗扭強度,使用壽命長;推進梁表面覆有不銹鋼皮,運動部件間采用聚四氟乙烯耐磨襯墊,提高使用壽命。
- 5雙二角懸浮支撐鉆臂能夠保讓在各個方向上準確的液壓平行保持功能;重型伸縮式大臂,采用彎剪扭等應力最為分散的箱型結構,承載能力超過1.5噸。
技術參數
| 鑿孔范圍 | 45-89 mm |
| 鉆桿規格 | T38-H35 R32/3,700mm |
| 鑿巖機型號 | HF104M |
| 柴油機 | Cummins OSB3.9-C80-31 |
| 柴油機功率 | 60?kW@2,200 rpm |
| 主電機功率 | 55?kW |
| 水泵壓力及排量 | 12bar?4?m3/h |
| 空壓機壓力及排量 | 8bar 0.3m3/min |
| 推進器總長度 | 5,500?mm |
| 行走速度 | 12/4.5km/h |
| 爬坡角度 | 14° |
| 行駛轉彎半徑 | Inner R2,800mm?outer R4,900mm |
| 工作端面尺寸 (寬?× 高) | 6,600x5,670?mm |
| 最大工作面積 | 35?m2 |
| 外形尺寸(長x寬×縮伸高) | 10,902*1,650*2,100/2,690mm |
| 鉆機重量 | ≤12.17T |
