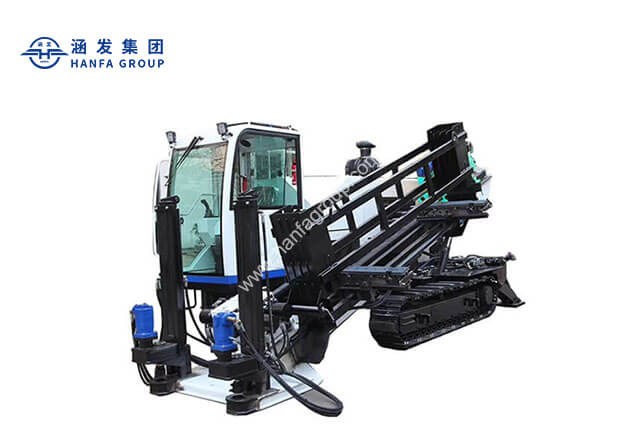

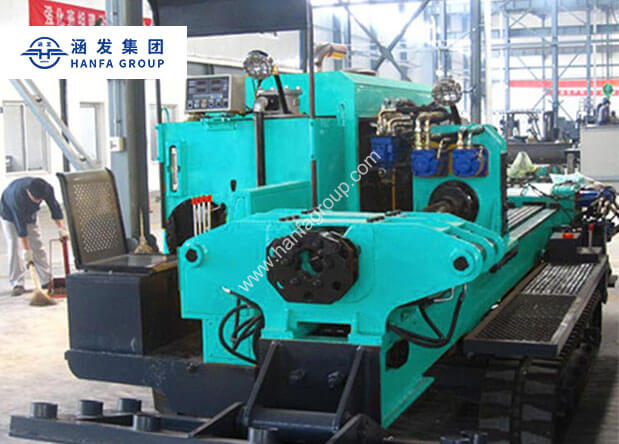

HFDD-25H全液壓水平定向鉆機
- 最大推力: 300kN
- 最大拉力:300kN
- 發動機功率:133kW
- 旋轉扭矩:8000N.m
產品介紹
HFDD-25H型非開挖導向鉆機結構先進簡捷、效率高，油溫低，主要液壓元件、發動機、泥漿泵均選用國內外名牌產品配套。主機采用鋼履帶加橡膠履靴，便于各種路面行走，可自行上下標準拖車，轉場就位迅速便捷。可保證鉆機在全鉆進角度范圍內方便備鉆，鉆機穩定性好，整體造型美觀。
產品特性
- 1鉆機液壓和電氣系統均采用先進的控制技術，操控舒適，行走采用有線遙控方式，主要配套件均為國內外知名產品。
- 2動力頭回轉采用雙馬達驅動，扭矩大，并設有兩檔無級調速功能。
- 3動力頭推拉采用雙馬達配減速機驅動，齒輪齒條式傳動，穩定性好、效率高。
- 4泥漿泵為液壓驅動、機械變速的形式，可靈活調整壓力和泵量。
- 5履帶采用鋼履帶加橡膠履靴，即可以承受高負載，又可以在各種路面上行走。
- 6擺配套鉆具齊全，采用φ60×3000mm、φ73×3000mm鉆桿，并可根據用戶要求特殊定制。
- 7配有無線導向裝置，使用方便。
- 8可選配自動裝卸鉆桿（或機械手）和自動地錨裝置，裝卸鉆桿方便高效，大大降低了工人勞動強度。
技術參數
| 主機 | |
| 發動機功率 | 133 KW(2200r/min) |
| 最大拉力 | 300KN |
| 額定轉矩 | 8000N.m |
| 主軸轉速 | Lower 0-68r/min |
| High 0-135r/min | |
| 進給行程 | 3500 mm(137.8 inch) |
| 導孔直徑 | 130 mm(3.15 inch) |
| 鉆孔角度 | 8°—21° |
| 液壓系統壓力 | 20Mpa |
| 行走速度 | 2-3 km/h |
| 結構形式 | 橡膠履帶與泥漿泵配套使用 |
| 尺寸（長×寬×高） | 6000×2060×2330 mm |
| 重量 | 10t |
| 泥漿泵 | |
| 規范 | BW-160A |
| 最大流量 | 250 L/min |
| 最大壓力 | 8 Mpa |
| 桿尺寸 | 60mm, 73mm |
