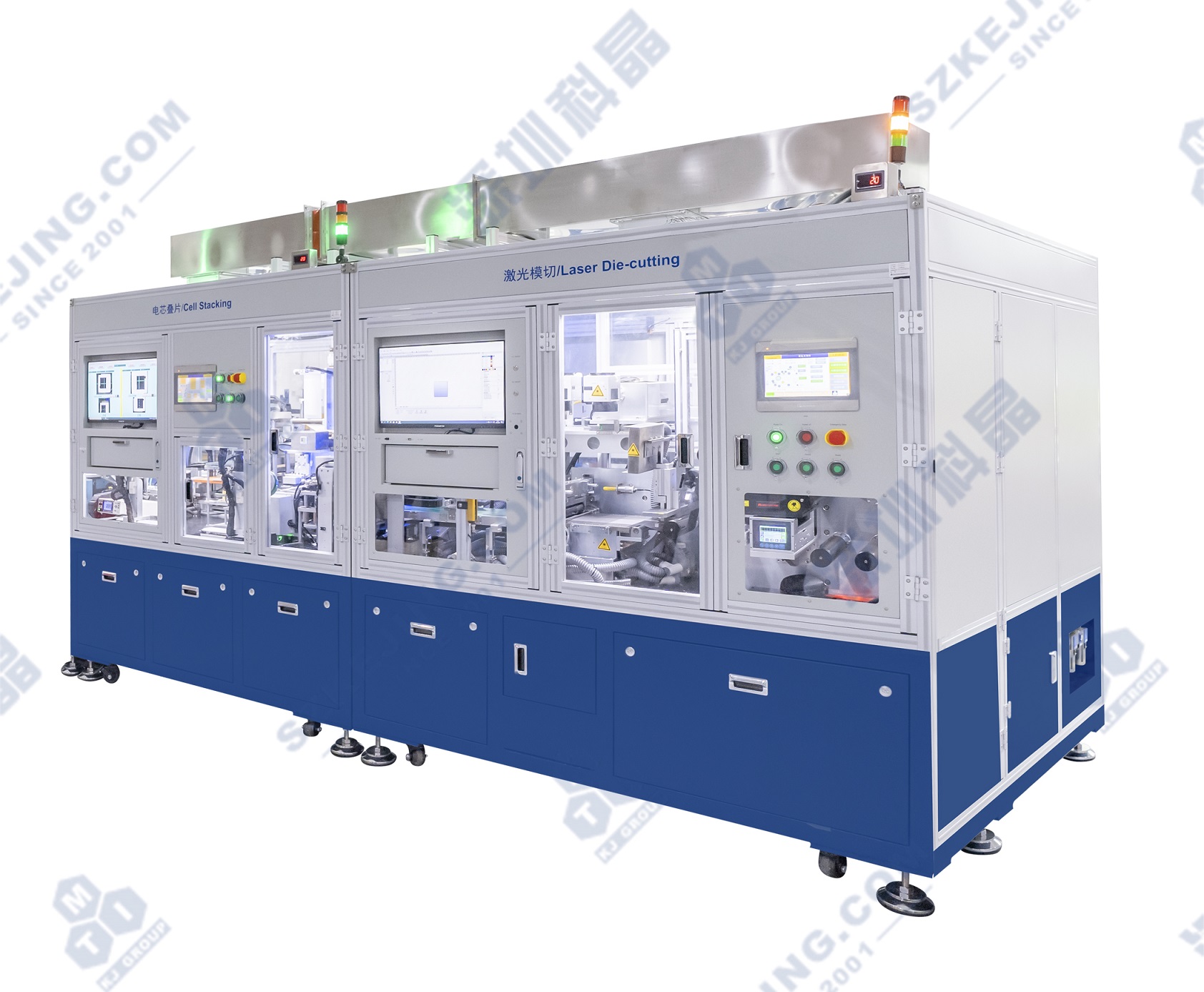

MSK-BPA-CS-LM 切疊一體機

應用范圍： MSK-BPA-CS-LM型切疊一體機，兼容正負極片激光模切、除塵以及電芯疊片、貼膠、hipot測試功能。卷式極片上料，成品電芯下料，整個過程全自動實現。設備包含正負極片接帶平臺、放卷糾偏、正反判斷、接帶檢測、張力控制、激光切割、廢料收集、雙面除塵、緩存?zhèn)鬏?、CCD糾偏及尺寸檢測、隔膜張力控制、隔膜糾偏、隔膜靜電消除、自動Z字形疊片、電芯自動貼膠、熱壓hipot檢測、電芯緩存、環境監控等單元。模切尺寸長50～160mm,寬39～200mm（寬邊出極耳，不含極耳尺寸），激光器標配紅外激光，可選配紫外激光。模切及疊片夾具可根據極片尺寸定制。

產品型號：MSK-BPA-CS-LM

設備尺寸：除塵機L857xW1235xH1920mm；

噴粉器L900xW550xH1050mm

重量：約800Kg

上架時間：2024-08-27

版本號：V1.0

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-BPA-CS-LM型切疊一體機，兼容正負極片激光模切、除塵以及電芯疊片、貼膠、hipot測試功能。卷式極片上料，成品電芯下料，整個過程全自動實現。設備包含正負極片接帶平臺、放卷糾偏、正反判斷、接帶檢測、張力控制、激光切割、廢料收集、雙面除塵、緩存?zhèn)鬏?、CCD糾偏及尺寸檢測、隔膜張力控制、隔膜糾偏、隔膜靜電消除、自動Z字形疊片、電芯自動貼膠、熱壓hipot檢測、電芯緩存、環境監控等單元。模切尺寸長50～160mm,寬39～200mm（寬邊出極耳，不含極耳尺寸），激光器標配紅外激光，可選配紫外激光。模切及疊片夾具可根據極片尺寸定制。

功能特點

基材自動放卷和走帶自動糾偏功能，輔助提高極片切割精度；
通過設置激光控制軟件可快速更改所切極片的形狀和尺寸，使換型成本低且效率高；
激光切割后極片采用真空皮帶傳送及軟毛刷除塵，除塵效果優異，傳送效率高；
使用CCD檢測極片尺寸和配合對位平臺糾正極片，疊片前隔離NG品和保證極片精準定位；
隔膜自動放卷和自動糾偏，保證隔膜精準走帶；
正負極片分開供料，Z字形疊片，提高疊片效率；
電芯hipot測試，隔離NG品，保證電芯的合格率；
成品電芯緩存功能，減少人工操作；
設備設計相對密封，頂部接有干燥氣進出風口，安裝有露點探頭及儀表，方便工作區域的環境控制；
防護罩內用隔板分離正負極模切空間，防止正負極的粉塵交叉污染；
裝有光幕、門禁等安全防護措施，確保操作安全；
PLC控制，HMI操作，方便易用。

技術參數
總電源		三相五線制AC380V±10%，頻率50Hz，總功率20KW
總氣源		0.5-0.8MPa壓縮空氣
模切模塊	電源	三相五線制AC380V±10%，頻率50Hz，功率8KW
	氣源	0.5-0.8MPa壓縮空氣
	模切尺寸	長50～160mm，寬39～200mm（寬邊出極耳，不含極耳尺寸），可根據客戶提供尺寸定制模具
	標配模具	正極片：L56W43mm，負極片：L58W45mm
	模切方式	激光模切（標配紅外激光，可選配紫外激光）
	紅外激光	適用鋁箔、銅箔基材的極片
	紫外激光	適用金屬鋰的極片
	模切厚度	Max. 0.2mm（正極基材為鋁箔，負極基材為銅箔或金屬鋰）
	模切效果	正負極（基材為銅箔或鋁箔）毛刺≤30μm，金屬鋰毛刺≤50μm
	極片糾偏	精度：±0.5mm/m，糾偏行程：±25mm
	卷料寬度	Max.220mm
	卷料卷徑	直徑Max.400mm
	卷芯	3英寸
	模切效率	Max.10PPM（39mm≤寬邊≤150mm，正負極同步進行） Max.5PPM （150mm＜寬邊≤200mm，正負極同步進行）（效率僅供參考，激光切割效率與箔材及涂層材質、厚度、壓實密度、毛刺效果等有關）
	設備尺寸	L2000xW1600xH2000mm(不含三色燈和頂部風管高度)
	重量	約2000Kg
疊片模塊	電源	單相AC220V±10%，頻率50Hz，功率7.5KW
	氣源	0.5-0.8MPa壓縮空氣
	真空源	壓力好于-40Kpa（設備自帶真空發生器）
	疊片類型	Z字形疊片
	隔膜幅寬	Max.164mm
	隔膜卷芯	3英寸
	隔膜卷徑	Max.φ400mm
	膠帶幅寬	10mm
	膠帶卷芯	76mm
	膠帶卷徑	Max.φ150mm
	疊片尺寸	長50～160mm，寬39～200mm（寬邊出極耳，不含極耳尺寸），厚Max,20mm，可根據客戶提供尺寸定制模具
	標配模具	正極片：L56W43mm ，負極片：L58W45mm
	熱壓尺寸	Max.L160*W200mm
	測試壓力	(400～2000KG,精度±10KG)采用壓力表顯示(如外接氣源不穩定會有微量影響)
	加熱溫度	Max100℃，精度±2.5℃
	壓板材質	進口耐高溫模具鋼
	電芯緩存	Max.150mm高
	單片效率	約2～3S/片（純疊片動作節拍，不包含每只電芯的疊片準備時間）
	設備尺寸	L2000xW1600xH2000mm(不含三色燈和頂部風管高度)
	重量	約1500Kg
除塵機	電源	三相五線制AC380V±10%，頻率50Hz，總功率4.4KW（單臺2.2 KW）
	氣源	0.4-0.6MPa壓縮空氣
	防爆等級	預設 ExdllBT4
	處理風量	1500m3/h
	過濾效率	99.15%
	過濾筒	數量：2個
	過濾面積	15.3±10%㎡
	清灰方式	脈沖反吹+收集箱集塵
	噪聲等級	≤75±2dB
	過濾方式	負壓外濾式
	接管口徑	進風口：φ148mm；出風口：φ200mm；
	設備尺寸	除塵機：L857xW1235xH1920mm；噴粉器： L900xW550xH1050mm
	重量	約800Kg
